高速吹风筒方案｜凌讯微功率器件应用
一、产品定义

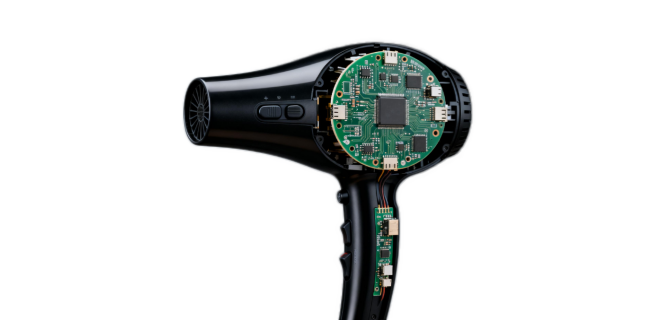

高速吹风筒属于新一代护发类小家电，整机供电AC220V，搭载十万转级三相无刷直流电机，依靠高速气流实现速干，降低高温对毛发的损伤；支持多档风速、多档温度调节，具备过压、过流、过热保护。相比传统吹风筒，具备大风量、低噪音、护发、体积小巧的特点。整机电路主要由整流单元、无刷电机驱动单元、发热丝控温单元、保护检测单元组成。核心难点在于无刷电机高频驱动、PWM调速可靠性、长期满负荷工作下功率器件低发热。
二、产品原理
AC220V市电输入，经过保险丝、压敏电阻做浪涌防护，送入整流桥将交流电转换为高压直流电；一路供给发热丝温控回路，由光耦隔离驱动可控硅，调节导通角实现温度档位控制；另一路给到三相无刷电机驱动电路，MCU输出PWM信号驱动三相桥臂MOSFET，完成电机换相与转速调节；整机搭配温度、电流采样，实现整机保护逻辑。MOSFET作为电机桥臂开关器件，高频通断，直接决定电机转速稳定性与整机温升表现。
三、功率器件选型推荐
高速吹风筒无刷电机桥臂MOS管需要兼顾高耐压、低导通损耗、良好的开关特性、适合贴片小型化封装，凌讯微TO‑252‑3L系列器件完美适配该场景。
CS5N50A5 ｜ 500V 5A TO‑252‑3L
CS4N65A5 ｜ 650V 4A TO‑252‑3L
CS7N65A5 ｜ 650V 7A TO‑252‑3L
器件特点：
-
高耐压等级，适配AC220V整流后高压母线，抗浪涌能力强
-
低导通电阻，降低桥臂导通损耗，减少整机发热
-
开关性能优异，适配无刷电机高频PWM驱动
-
贴片TO‑252‑3L封装，节省PCB空间，适配吹风筒小型化设计
-
优异的高温可靠性，满足小家电长时间连续运行工况
四、方案总结
高速吹风筒的性能取决于无刷电机驱动功率器件的可靠性，凌讯微高压MOSFET系列，针对小家电无刷电机场景优化，兼顾耐压、损耗、封装尺寸，可助力整机实现高转速、低发热、高稳定的产品表现。欢迎工程师对接评估样品，开展项目适配。
